Product details

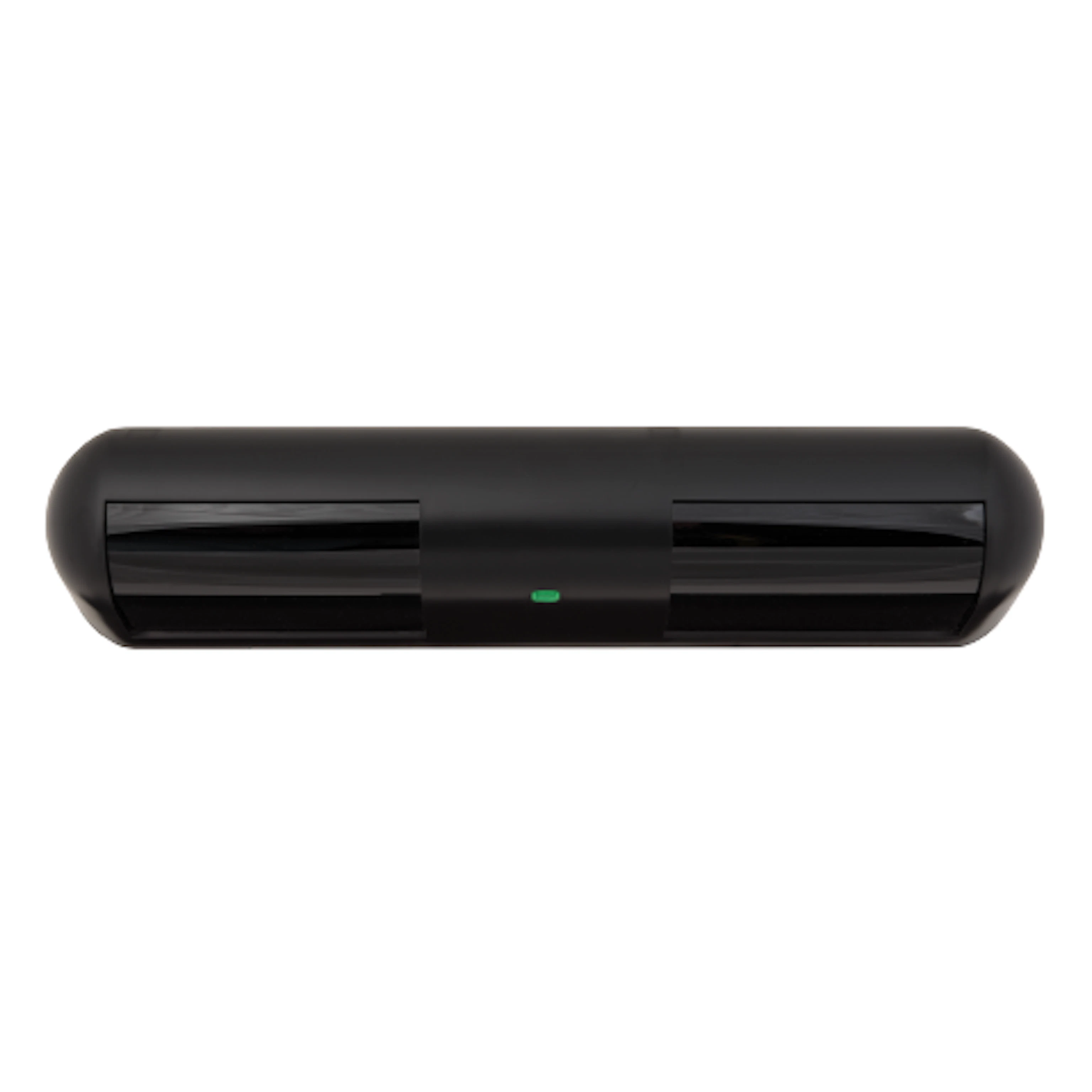

De OA-6500 gebruikt actief infrarood en combineert daarmee activering en veiligheid in één sensor. Door deze unieke technologie voor aanwezigheidsdetectie biedt de sensor zowel maximale veiligheid rond de deuropening als een extra groot detectieveld, zelfs bij montage tot 6,5 meter hoog.
Eigenschappen
De OPTEX OA-6500S is geoptimaliseerd voor industriële deuren. De 1e rij heeft een annuleringsfunctie, dit reduceert storingen door het bewegen van de deur door omgevingsomstandigheden zoals bijvoorbeeld wind. De activatie en veiligheidsinstellingen zijn gemakkelijk in te stellen door middels van dipswitches en de automatische oneindige aanwezigheidsdetectie voorkomt dat de sensor beïnvloed wordt door spontane veranderingen op het vloeroppervlak.
Bewegingsdetectie
Het grote detectieveld herkent naderend verkeer, inclusief vrachtwagens, vanuit alle hoeken. Daarnaast zorgt de verbeterde patroondiepte van de sensor dat objecten al van ver worden gezien om een gemakkelijke doorgang te bevorderen. De aanwezigheid- en bewegingsdetectiegebieden kunnen onafhankelijk worden aangepast.
Eenvoudige aanpassingen
De installatietijd minimaliseert door eenvoudig in te stellen schakelaars en trimmers. Zo kan de sensor snel worden aangepast voor veel verschillende toepassingen. We bevelen het gebruik van een OPTEX Infraroodzoeker aan om het aanwezigheidsdetectiegebied aan te passen.
Detectieveld
De waarden in de tabel zijn gebaseerd op de volgende dieptehoek instellingen:
- 1e en 2e rij: +5°
- 3e rij: +30°
- mm (feet, inch)
Standaard | Hoge montage | ||||
Montagehoogte | 2500 (8'2'') | 3500 (11'6'') | 4500 (14'9'') | 5500 (18'1'') | 6500 (21'4'') |
A | 150 (6'') | 210 (8'') | 280 (11'') | 340 (1'1'') | 400 (1'4'') |
B | 560 (1'10'') | 790 (2'7'') | 1010 (3'4'') | 1240 (4'1'') | 1470 (4'10'') |
C | 680 (2'3'') | 960 (3'2'') | 1240 (4'1'') | 1510 (4'11'') | 1790 (5'11'') |
D | 1340 (4'5'') | 1870 (6'2'') | 2410 (7'11'') | 2940 (9'8'') | 3480 (11'5'') |
E | 1530 (5'1'') | 2150 (7'1'') | 2760 (9'1'') | 2790 (9'2'') | 3300 (10'10'') |
F | 3640 (11'11'') | 5100 (16'9'') | 6560 (21'7'') | 7230 (23'9'') | 8550 (28'1'') |
G | 3840 (12'7'') | 5380 (17'8'') | 6910 (22'8'') | 7620 (25') | 9010 (29'7'') |
Z | 150 (6'') | 220 (9'') | 280 (11'') | 340 (1'1') | 410 (1'4'') |
- Het daadwerkelijke detectieveld kan kleiner worden afhankelijk van het omgevingslicht, de kleur/hetmateriaal van het object/de vloer en door de toenaderingssnelheid van het object.
- Bij een toenaderingssnelheid lager ligt dan 50 mm/sec of hoger dan 1500 mm/sec wordt de sensor mogelijk niet geactiveerd.
Toepassingen
- Overheaddeuren
- Vouwdeuren
- Sectionaal deuren
- Snelroldeuren
- Snelloopdeuren
- Magazijndeuren
- Loodsdeuren
Technologie
- Actief Infrarood
Functionaliteiten Activatie Veiligheid
Afmeting van de opening Gemiddeld Groot
