Strojenie aktywnych barier podczerwieni

SL

Doskonała synchronizacja nadajnika z odbiornikiem to podstawa optymalizacji działania aktywnych barier podczerwieni. Uzyskanie maksymalnego poziomu energii wiązki docierającej do odbiornika wymaga cierpliwości i uwagi oraz bywa czasochłonne. Bariery OPTEX wyposażone zostały w narzędzia pozwalające na uzyskanie doskonałego zestrojenia układu przy jednoczesnej oszczędności czasu. Po wstępnym zestrojeniu nadajnika i odbiornika – co ułatwia wizjer snajperski serii SL – zaleca się precyzyjne strojenie przy użyciu woltomierza podłączonego do odbiornika. Umożliwi to jak najlepsze funkcjonowanie wiązek.

Oto szczegółowy poradnik strojenia wiązek, opracowany przez nasz zespół techniczny:

1. Ustaw zakres woltomierza na 5 do 10 V DC.

    2. Podłącz dodatnią sondę woltomierza do zacisku (+), a ujemną sondę do zacisku (-) złącza kontrolnego.

    3. Sprawdź napięcie, aby uzyskać poziom wyjścia kontrolnego wyższy niż „dobry”; w idealnej sytuacji powinno ono osiągnąć „idealny” poziom zestrojenia.

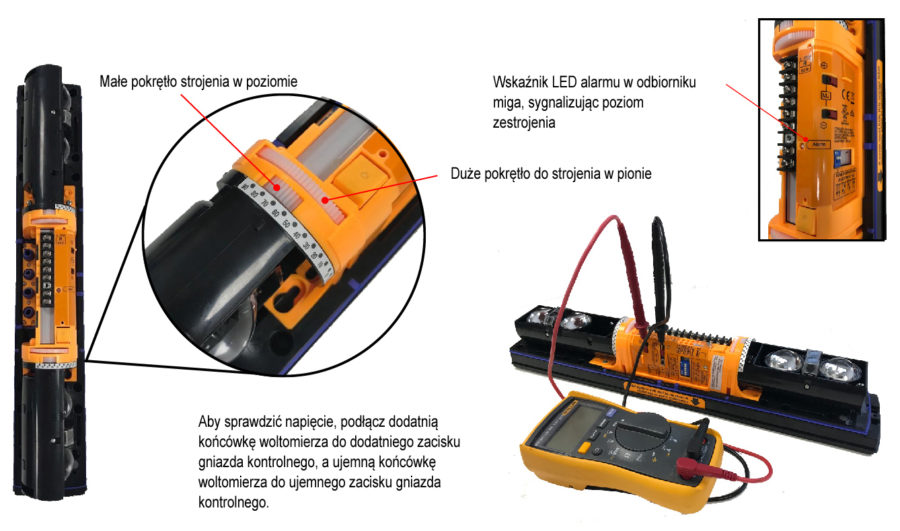

    Beam Tech Tip PL

    Czujki z aktywnymi wiązkami

    Dobry poziom wyjścia kontrolnego
    (dla minimalnych prawidłowych parametrów działania)

    Idealny poziom wyjścia kontrolnego (dla najlepszych parametrów działania)

    SL-100/200TNR

    2,0 V

    2,8 V

    SL-200/350/650QDM

    SL-200/350/650QDP

    1,5 V

    2,0 V

    SL-200/350/650QN

    3,5 V

    5,0 V

    AX-100/AX-200TF

    2,0 V

    2,5V

    AX-70/130/200TN

    2,5 V

    2,9 V

    Jeśli napięcie spadnie poniżej „dobrego” poziomu wskazanego w powyższej tabeli, należy ponownie przeprowadzić strojenie wiązek.

    4. Wyreguluj wiązki za pomocą pokręteł poziomych i pionowych, sprawdzając poziom odbieranego promieniowania za pomocą wskaźnika LED alarmu na parowanym odbiorniku. W przypadku serii SL miganie wskaźnika LED będzie sygnalizowało poziom dostrojenia (od słabego do idealnego): wolne miganie = dobrze, szybkie miganie = lepiej, ciągłe światło = najlepiej. W serii AX wskaźnik LED świeci się, gdy wiązki są dostrojone i jest wyłączony, gdy wiązki nie są dostrojone. W przypadku modeli AX-TF wskaźnik LED zamiga, sygnalizując zestrojenie wiązek.

      5. W przypadku modelu SL-QDP (dotyczy wyłącznie odbiornika) dostępna jest funkcja dźwiękowego wspomagania strojenia optycznego. Ciągły ton oznacza idealny poziom.
