AP-360B
Kompakter, verdrahteter PIR-Sensor zur Bewegungserkennung und intelligenten Automatisierung
- Deckenmontage 360-Grad-Volumenerfassung
- Hohe Montage zwischen 2,5 m und 4,5 m
- Einbau in Unterputzdose oder 86er-Dose
- Einstellbare Erfassungsempfindlichkeit

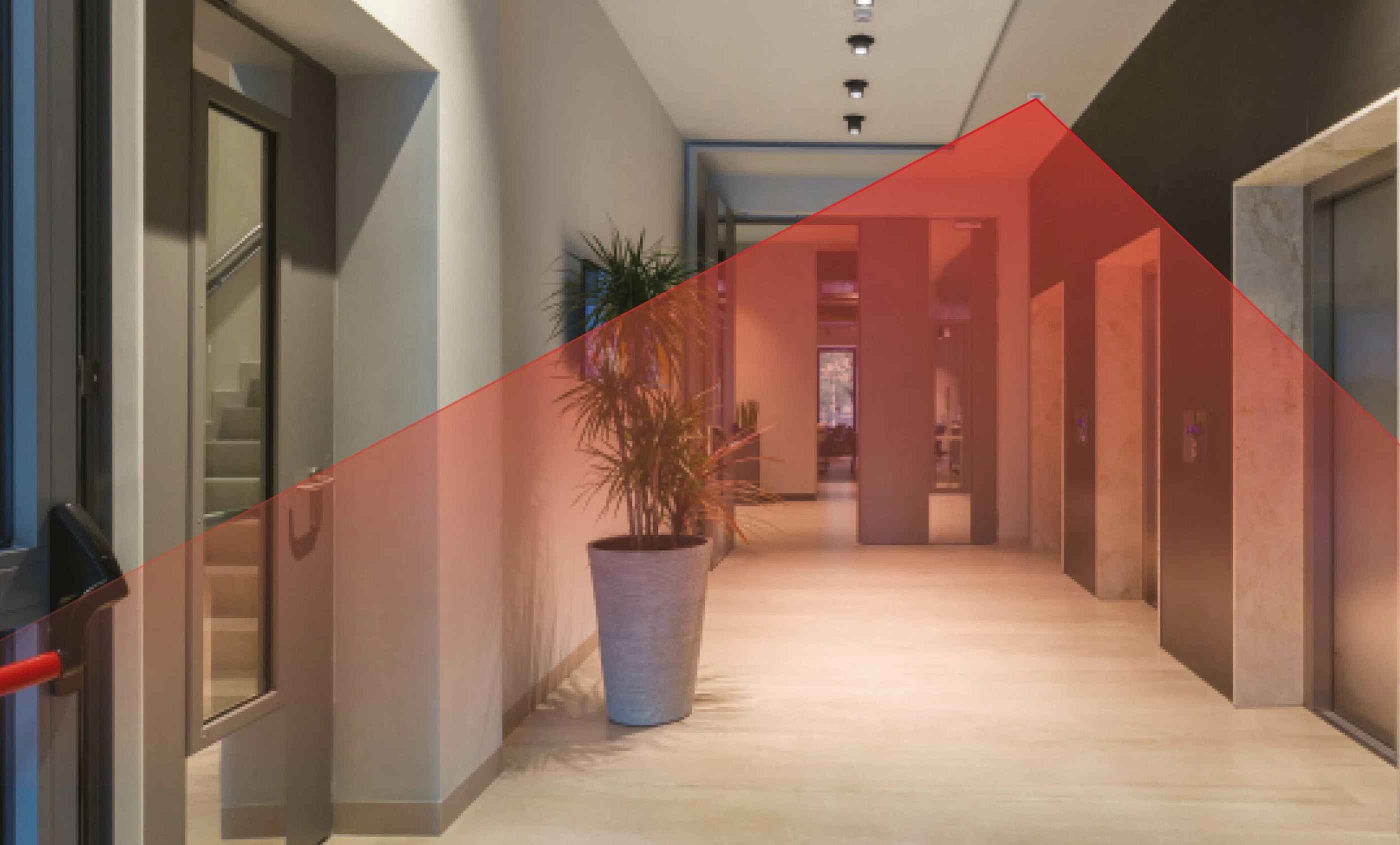

Der AP-360B ist Teil der AP-Serie von PIR-Sensoren für die Unterputzmontage in Innenräumen. Er ist ein kompakter und unauffälliger kabelgebundener Deckenmontagesensor, der Bewegungen in Lobbys, Büros oder Räumen erkennen kann. Mit seiner 360°-Volumenerfassung kann er für die Einbruchserkennung, Lichtsteuerung und Haus-/Gebäudeautomation eingesetzt werden.
Spezifikationen
Details ansehen
Details
Produktpalette
AP-Serie
Typenschlüssel
AP-360B(C)
Erkennungsmethode
Passiv-Infrarot
Erfassungsbereich
ø6 m bei Einbauhöhe: 4,5 m
Detektionszeit / Detektionsgeschwindigkeit
0,3 bis 3,0 m/s
Empfindlichkeit
3 einstellbare Stufen (Hoch / Mittel / Niedrig)
Spannungsversorgung
9,5 bis 16 V DC
Stromverbrauch
12 VDC Stand-by: 11 mA, maximal: 13 mA
Alarmdauer
Ca. 2 Sek.
Alarmausgang
N.O./N.C., 28 V DC 200 mA max.
Alarmausgang (L)
N.C. 28 V DC 100 mA max. Der Kontakt öffnet, sobald das Gehäuse abgenommen wird.
Ausgang der DQ-Schaltung
N.C. 28 VDC 100 mA max. Kontakt öffnet bei abgenommenem Deckel
Ausgang für den Sabotagekontakt
N.O./N.C., 28 V DC 200 mA max.
LED-Anzeige
Heizung ein: blinkend Stand-by: aus Alarm: Dauerhaft an
Betriebstemperatur
Von -20°C bis +50°C
Relative Luftfeuchtigkeit
Maximal 95% RH.
Installationsmethode (Innen- Außenbereich)
Innenbereich
Montagehöhe
2,5 bis 4,5 m
Gewicht
50 g
Abmessungen ( H x B x T )
52 x 42,5 mm
