Używanie naklejek maskujących w czujkach VXI i VXS

Serie VX Infinity (VXI) oraz VX Shield (VXS) zapewniają detekcję o zasięgu do 12 m i kącie 90 stopni. Umieszczony wewnątrz czujki pyroelement można skierować na wprost bądź obrócić w lewo lub w prawo, a zasięg detekcji ustawić na jedną z pięciu wartości: 2,5 m, 3,5 m, 6 m, 8,5 m lub 12 m.

Funkcje te znacznie zwiększają elastyczność dostosowania obszaru detekcji. Co więcej, czujki VXI i VXS są dostarczane wraz z szablonami do maskowania, umożliwiającymi pomijanie miejsc, które nie muszą być chronione lub które wywołują fałszywe wzbudzenia (np. wodnych elementów dekoracyjnych). Dzięki maskowaniu określonego obszaru można zwiększyć niezawodność systemu.

Wszystkie modele VXI i VXS są dostarczane z 6 naklejkami maskującymi, oznaczonymi numerami 1–6, które odpowiadają opisom w instrukcji obsługi.

Jak wybrać odpowiednią naklejkę maskującą

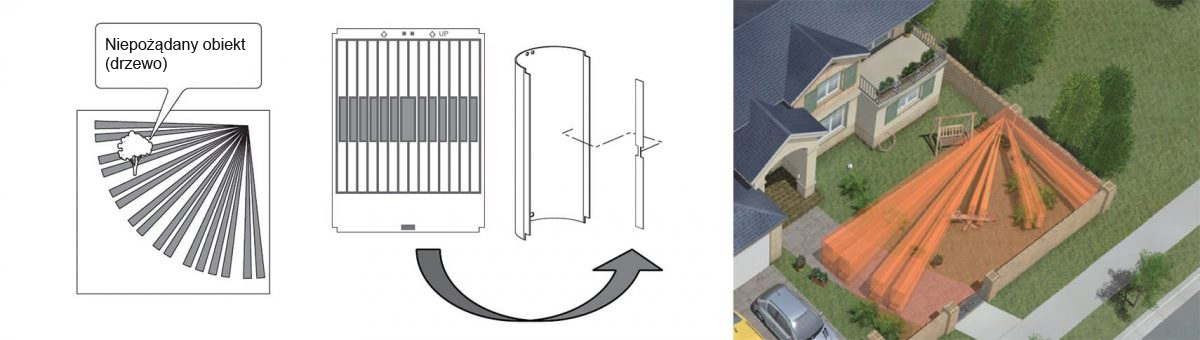

Szablon 1

Ten szablon składa się z 14 mniejszych naklejek. Służą one do maskowania poszczególnych obszarów detekcji, np. kołyszącej się gałęzi.

Szablon 2

Ta naklejka służy do maskowania środka obszaru detekcji, pozostawiając obszar w kształcie litery L przy skierowaniu w prawo i odwrotny kształt litery L przy skierowaniu w lewo w zasięgu do 12 m.

Szablon doskonale nadaje się do maskowania obszarów często używanych lub takich, przez które przechodzi duża liczba osób. Doskonale nadaje się również do ochrony dostępu do potencjalnie niebezpiecznych obszarów, takich jak basen, bez fałszywych wzbudzeń wywołanych odbiciem światła od powierzchni wody.

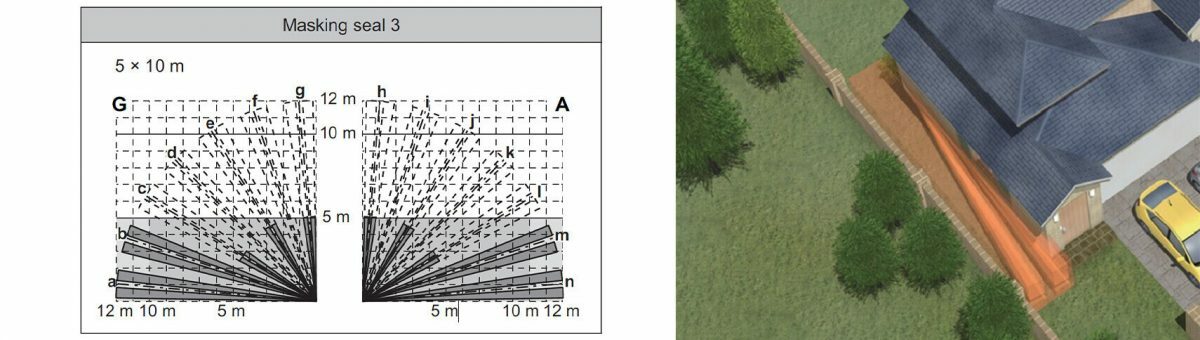

Szablon 3

Ten szablon tworzy prostokątną strefę detekcji o wymiarach 10 na 15 metrów. Ten rodzaj maskowania sprawdza się w przypadku parkingu lub podwórka i pozwala pomijać np. przyległą drogę publiczną.

Jak wymontować soczewkę i umieścić naklejki maskujące: obejrzyj film

Film przedstawia sposób wyjmowania soczewki z czujki VXS i umieszczania na niej szablonu maskującego.

Jak założyć soczewkę z powrotem

Ważne informacje o naklejkach maskujących

Należy pamiętać, że w przypadku serii VXI lub VXS można używać jedynie naklejek maskujących dostarczonych z daną czujką. Jeśli potrzebne są dodatkowe naklejki, można nabyć je osobno w firmie OPTEX lub od dystrybutora. Naklejenie zwykłej taśmy klejącej, maskującej lub innej taśmy wywoła błąd maskowania (lub uaktywni funkcję antymaskingu). Naklejki maskujące OPTEX posiadają unikalną sygnaturę, rozpoznawaną i ignorowaną przez detektor podczerwieni w czujce. Aby obejrzeć cały przewodnik, po procedurze maskowania czujki VXI, przejdź do naszego kanału YouTube.
