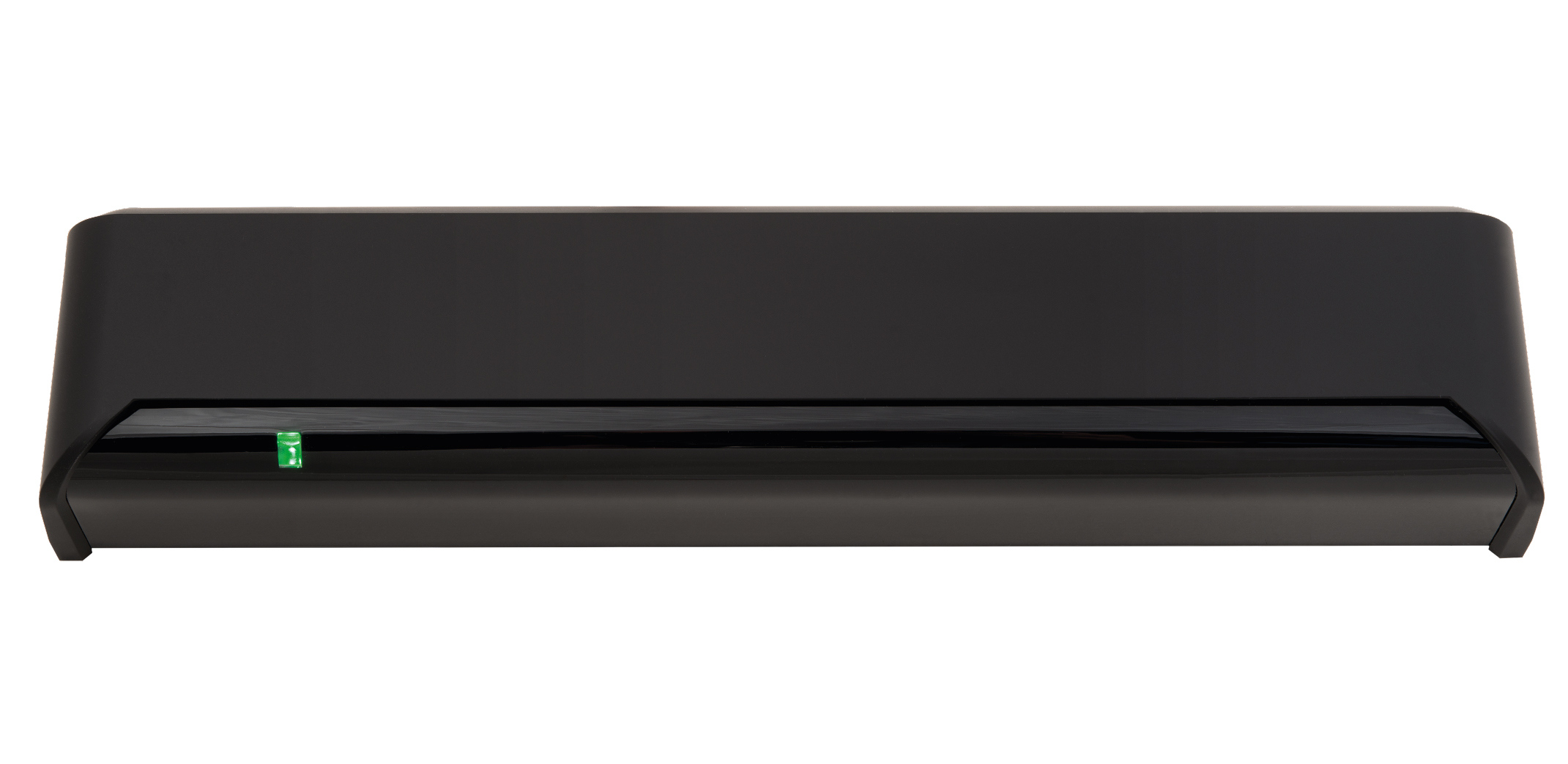

OAM-DUAL T / DUAL TE
Fluchtwegzugelassener Schiebetürsensor, der auf einer Kombination aus Aktiv-Infrarot- und Mikrowellenerfassung basiert
- Entspricht der EN 16005 / DIN 18650
- Zwei AIR Sicherheitsreihen vor der Schwelle
- BLUEZONE (Lookback) Sicherheitserfassung
- Fluchtwegkonformität für das Modell DUAL TE
Die OPTEX OAM-DUAL T Serie ist der neue Standard für den Einsatz an Schiebetüren. Basierend auf einer Kombination aus Aktiv-Infrarot- und Mikrowellentechnologie sorgt der Sensor für Sicherheit in und um die Türöffnung, durch die Schwelle hindurch und gewährleistet komfortables Öffnen. Der mikrowellenaktivierende Teil des Modells OAM-DUAL TE/TT ist sicherheitsgeprüft für den Einsatz in Fluchtwegen.
Sicherheit/BLUEZONE
Die Aktiv-Infrarot-Anwesenheitserkennung bietet zwei Absicherungsreihen vor der Tür. Diese können um jeweils 6° zur Tür oder davon weg einjustiert werden. Als zusätzliche Sicherheitsfunktion, bietet die OAM-DUAL-Serie eine zusätzliche Erfassungsreihe, welche durch den Bewegungsbereich der Türflügel detektiert. Diese Reihe wird automatisch deaktiviert, wenn der gesamte Erfassungsbereich frei ist, bevor die Tür schließt. Die Optex OAM-DUAL-Serie ist vom TÜV Baumuster geprüft, zertifiziert, erfüllt die deutsche Norm DIN 18650:2010 und die europäische Norm EN 16005.
Bewegungserkennung
Das große Radardetektionsfeld ermöglicht eine schnelle Erkennung von Bewegung und Annäherung aus jedem Winkel, so dass die Tür komfortabel öffnet. Die Anwesenheits- und Bewegungserkennung können unabhängig voneinander eingestellt werden. Durch DIP-Schalter Einstellung kann die Aktiv-Infrarot Erfassung als Sicherheit oder zusätzlich als Aktivierung genutzt werden. Durch die Querverkehrsausblendung wird unnötiges Öffnen der Türen verhindert und ein maximaler Komfort erreicht. In Kombination mit der Richtungserkennung, durch die sich die Tür schneller schließt, wenn Personen sich von der Tür entfernen, werden erhebliche Energieeinsparungen erzielt.
Flucht- und Rettungsweg
Der redundante Aktivierungsausgang zum Einsatz in Flucht- und Rettungswegen gemäß DIN 18650:2010, EN 16005 und AutSchR bietet eine multifunktionelle Auswahl für Frequenz- oder Spannungsausgang zur Türsteuerung. Der OAM-DUAL TT wird mit einem doppelt verdrahteten Ausgang zum Türsystem verbunden.
Einfache Installation
Die Installationszeit wird durch die simpel einstellbaren DIP-Schalter auf ein Minimum reduziert und der Sensor kann schnell für viele verschiedene Anwendungen anpasst werden. Zur Justierung des Sicherheitsbereichs wird die Verwendung eines OPTEX Infrared Finder empfohlen.
Qualität
OPTEX garantiert für seine Sensoren eine Premium Performance, einschließlich einer dreijährigen Austauschgarantie.
Zubehör
Der OPTEX Infrarot-Sucher ist das ideale Werkzeug für die Installation von automatischen Türsensoren mit Aktiv-Infrarot-Technologie
Einbauhalterung für die Serien AXIS, DUAL und PRESENCE
Aufputzmontagehalterung für die Serien DUAL, AXIS, PRESENCE, 4500.
Abdeckung für DUAL-, AXIS-, PRESENCE-, 4500-Serie
Regenschutz für die Serien DUAL, AXIS, FLEX, PRESENCE
Regenschutz für die Serien DUAL, AXIS, PRESENCE und FLEX.
+6º Spacer für die Serien DUAL, AXIS und PRESENCE
Mechanischer Vergrößerer für den Erfassungsbereich
-4º Spacer für die Serien DUAL, AXIS und PRESENCE
Mechanisches Reduzierstück für den Erfassungsbereich
Details ansehen
Details
Modell
OAM-DUAL T/TE
Aktivierungseingang
Optokoppler, Spannung 5 - 30VDC, Spannung 5 - 30VDC
Farboptionen
Schwarz
Neigungswinkeleinstellung
Bereich AIR -6° - +6°, Radarbereich +25° - +45°
Erfassungsbereich
Siehe Detektionsbereich im Handbuch
Erkennungsmethode
AIR (Aktiv-Infrarot-Reflektion) (*1), Radar-Dopplereffekt
IP Rate
IP54
Montagehöhe
2,0m - 3,5m (6'7'' - 11'6'')
Geräuschpegel
< 70dBA
Feuchtigkeit im Betrieb
< 80%
Betriebstemperatur
-20°C - +55°C (-4°F - 131°F)F)
Ausgangshaltezeit
< 0.5sec.
Leistungsaufnahme
<2,5W (<4W bei AC)
Stromversorgung
12 - 24VAC ±10% (50 / 60Hz), 12 - 30VDC ±10% (*2)
Ansprechzeit
< 0.3sec.
Sicherheitseingang
Optokoppler, Spannung 5 - 30VDC, Spannung 5 - 30VDC
Sicherheitsausgang
Optokoppler (NPN), Spannung 5 - 50VDC, Stromstärke 100mA max., Dunkelstrom 600nA max. (Widerstandslast)
Frequenz des Senders
24.125GHz
Sendeleistung des Senders
< 20dBm
Gewicht (g)
270
Gewicht (oz)
9.5
*1
Die aktive Infrarotreflexion hat eine Anwesenheitserkennungsfunktion.
*2
Der Sensor muss an ein Türsystem mit SELV-Stromkreis angeschlossen werden.
*3
Überstromschutz mit weniger als 2 A.
Anmerkung 1
Die hierin enthaltenen Spezifikationen können aufgrund von Verbesserungen ohne vorherige Ankündigung geändert werden.
Anmerkung 2
Die vollständigen Spezifikationen, zusätzliche Informationen zu (*) und zusätzliche Hinweise finden Sie im vollständigen Handbuch über den Download-Link auf dieser Website.
